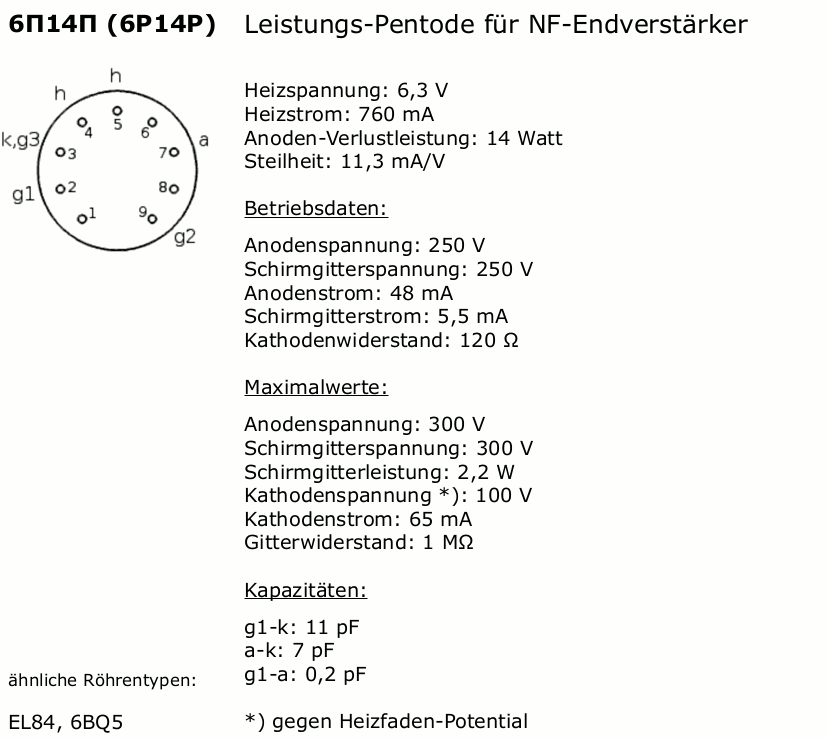

6П14П (6P14P) Leistungs-Pentode

für Niederfrequenz-Endverstärker


Heizspannung: 6,3 V
Heizstrom: 760 mA
Anoden-Verlustleistung: 14 Watt
Steilheit: 11,3 mA/V


Betriebsdaten:

Anodenspannung: 250 V
Schirmgitterspannung: 250 V
Anodenstrom: 48 mA
Schirmgitterstrom: 5,5 mA
Kathodenwiderstand: 120 Ω

Maximalwerte:

Anodenspannung: 300 V
Schirmgitterspannung: 300 V
Schirmgitterleistung: 2,2 W
Kathodenspannung *): 100 V
Kathodenstrom: 65 mA
Gitterwiderstand: 1 MΩ

*) gegen Heizfaden-Potential


Kapazitäten:

g1-k: 11 pF
a-k: 7 pF
g1-a: 0,2 pF








ähnliche Röhrentypen:

EL84, 6BQ5
