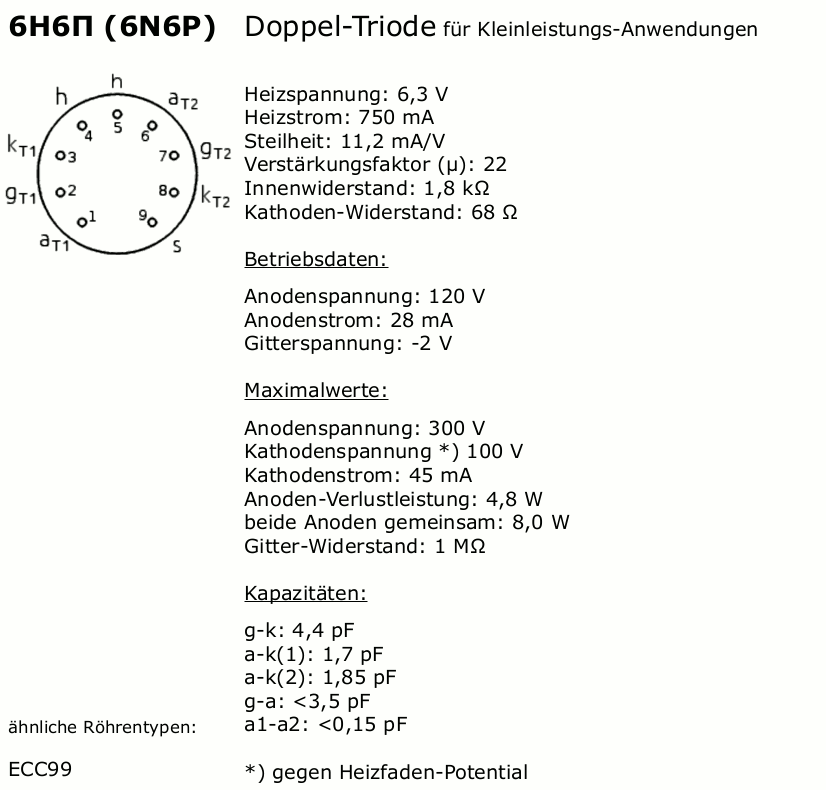

6Н6П (6N6P) Doppel-Triode

für Kleinleistungs-Anwendungen


Heizspannung: 6,3 V
Heizstrom: 750 mA
Steilheit: 11,2 mA/V
Verstärkungsfaktor (µ): 22
Innenwiderstand: 1,8 kΩ
Kathoden-Widerstand: 68 Ω


Betriebsdaten:

Anodenspannung: 120 V
Anodenstrom: 28 mA
Gitterspannung: -2 V

Maximalwerte:

Anodenspannung: 300 V
Kathodenspannung *) 100 V
Kathodenstrom: 45 mA
Anoden-Verlustleistung: 4,8 W
beide Anoden gemeinsam: 8,0 W
Gitter-Widerstand: 1 MΩ

*) gegen Heizfaden-Potential


Kapazitäten:

g-k: 4,4 pF
a-k(1): 1,7 pF
a-k(2): 1,85 pF
g-a: <3,5 pF
a1-a2: <0,15 pF




ähnliche Röhrentypen:

ECC99
