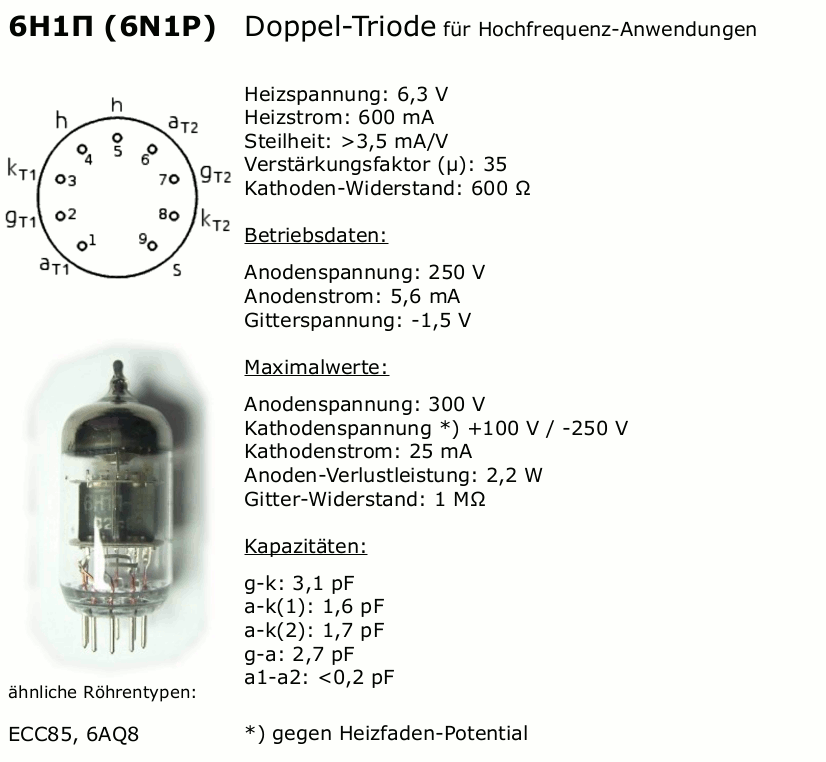

6Н1П (6N1P) Doppel-Triode

für Hochfrequenz-Anwendungen


Heizspannung: 6,3 V
Heizstrom: 600 mA
Steilheit: >3,5 mA/V
Verstärkungsfaktor (µ): 35
Kathoden-Widerstand: 600 Ω

Betriebsdaten:

Anodenspannung: 250 V
Anodenstrom: 5,6 mA
Gitterspannung: -1,5 V

Maximalwerte:

Anodenspannung: 300 V
Kathodenspannung *) +100 V / -250 V
Kathodenstrom: 25 mA
Anoden-Verlustleistung: 2,2 W
Gitter-Widerstand: 1 MΩ


Kapazitäten:

g-k: 3,1 pF
a-k(1): 1,6 pF
a-k(2): 1,7 pF
g-a: 2,7 pF
a1-a2: <0,2 pF

*) gegen Heizfaden-Potential





ähnliche Röhrentypen:

ECC85, 6AQ8
