Gitarren-Verstärker und -Effektgeräte

Vollständig mit Röhren bestückte Selbstbau-Gitarrenverstärker

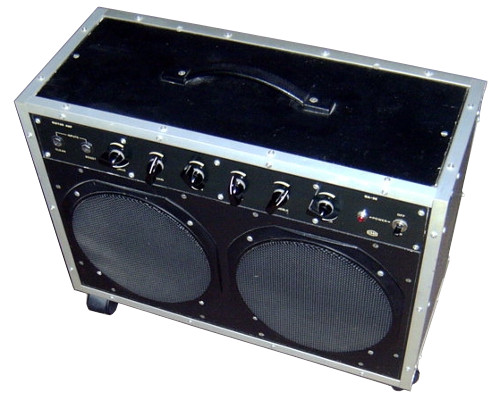

Meine erste elektrische Gitarre bekam ich, als ich dreizehn Jahre alt wurde. Was noch fehlte, war ein Gitarrenverstärker. Zunächst benutzte ich dafür das Radio aus unserem Wohnzimmer, Telefunken Modell Opus, welches in meinem Zimmer Platz fand, nachdem es durch ein modernes Transistorgerät ersetzt worden war. Richtige Gitarrenverstärker waren vom Taschengeld eines Schülers kaum zu bezahlen... weiterlesen

Ausschließlich mit Transistoren arbeitende "Solid-State"-Gitarrenverstärker

Mit Volltransistor-Gitarrenverstärkern, oft auch als Solid-State-Amps bezeichnet, lassen sich durchaus Sounds erzeugen, die an Vintage-Verstärker der 1960er Jahre erinnern. Ihr Klangcharakter wird aber immer anders sein, als der von Röhrenverstärkern. Dabei ist es nochmals ein Unterschied, ob ein Solid-State-Amp mit einzelnen Transistoren bestückt ist oder ob er mit Operationsverstärkern arbeitet... weiterlesen

Hybrid-Gitarrenverstärker mit Röhrenvorverstärker und Transistorendstufe

Die erste Versuchsschaltung für einen Gitarrenverstärker, die ich tatsächlich zum Funktionieren brachte, arbeitete in den Vorstufen mit einer ECC83 aus einem defekten Tonbandgerät. In der Endstufe verwendete ich eine EL84 aus einem alten Radio. Die zwei Triodensysteme im Vorverstärker boten mehr Verstärkung und erlaubten das Einfügen eines richtigen Klangregelnetzwerkes. Das ergab insgesamt einen deutlich besseren Sound... weiterlesen

Effektgeräte und -Schaltungen für elektrische und elektronische Musik-Instrumente:


Schaltungen von Geräten und Baugruppen für Stereo und Hifi

Vollständiger Stereo-Röhrenverstärker mit Klangregelung und Signalquellen-Wähler

An dem früher als Anfänger-Selbstbauprojekt viel beschriebenen Stereoverstärker mit nur zwei Röhren ECL86 störte mich, dass mit der dort vorhandenen Höhen- und Tiefen-Blende keine Anhebung sondern nur eine Absenkung der jeweiligen Frequenzanteile möglich war. Außerdem ließ der Balanceregler sehr zu wünschen übrig und die Schaltung für die sogenannte gehörrichtige Frequenzkorrektur ließ sich nicht abschalten... weiterlesen

Selbst gebauter Stereo-Mischverstärker für Netz- und Autobatterie-Betrieb

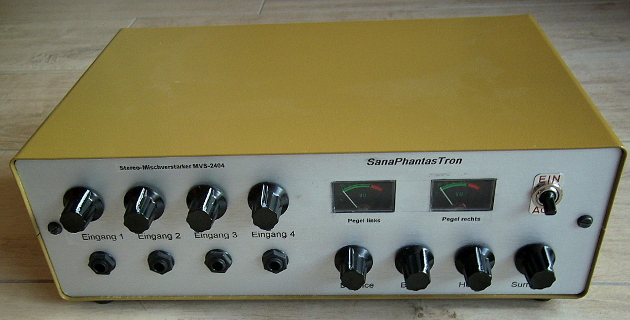

Der hier vorgestellte Stereo-Mischverstärker leistet maximal ca. 2x40 Watt. Er ist für 230-Volt-Netzbetrieb und zum Anschluss an 12-Volt-Bordnetze geeignet. Es sind vier mischbare Stereo-Eingänge vorhanden, an die z.B. Keyboards, Ausgänge von Stereo-Gitarren Effektgeräten, MP3-Player oder Notebooks angeschlossen werden können. Er eignet sich damit gut für Fielddays, Outdoor-Partys und Straßenmusik-Aufführungen... weiterlesen

Baugruppen für den Bau von Stereo- bzw. Hifi-Verstärkern:

Sonstige Inhalte zum Themenbereich Audio und Hifi:
